— 產品中心 —脈沖電流探頭
（1）概況

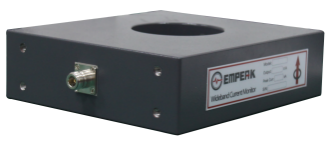

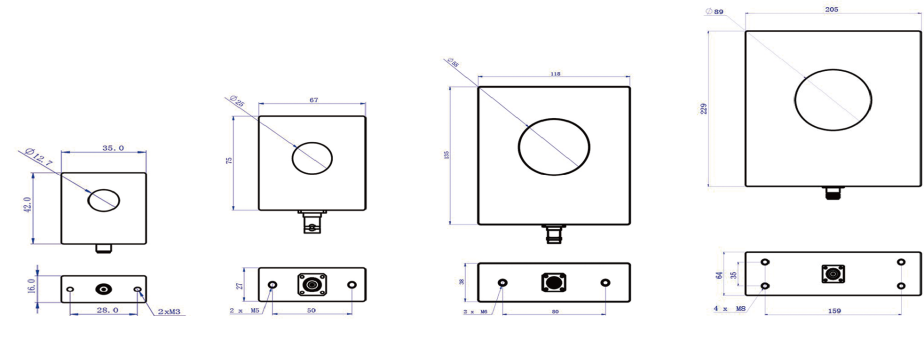

C系列寬帶脈沖電流監測傳感器，采用標準化設計理念，根據不同應用場合將常用的脈沖電流監測分為C1-C4 共四個外形規格，采用專業復雜分布參數計算仿真，和特有的分布參數解決方案，可實現精度達到0.5級，測量幅值從毫安級到數百千安、頻率從 0.1Hz到 20MHz的寬范圍脈沖電流，成熟應用于脈沖(浪涌)電流發生器，智能防雷模塊雷電流監測，氣象防雷預警，電磁脈沖電流測量等高精尖大電流應用場合。該項技術已達到國際先進，國內領先水平。
（2）特點
l 多種規格可選，可直接替代進口
l 無源自積分:無需外接電源
l 標準衰減比:直接示波器端設置采樣比
l 標準輸出阻抗:可匹配二級衰減器（50Ω）
l 卡鉗式、閉環式可選
（3）設備參數
頻域參數 | ||||||||||
型號 | 類型 | 連接器 | 最大電流 | 采樣比 | 內孔 | 上升時間 Rise Time (ns) | 安秒值 IT Max (As) | 正弦持續電流 Max. RMS Curr.(A) | 下限頻率 3dB pt. Low(Hz) | 上限頻率 3dB pt.High(MHz) |
C100 | C1 | SMA | 50 | 1 | 12 | 20 | 0.001 | 1.5 | 300 | 20 |
C112 | C1 | SMA | 1,000 | 0.1 | 12 | 30 | 0.036 | 3 | 16 | 15 |
C124 | C1 | SMA | 10,000 | 0.01 | 12 | 40 | 0.46 | 25 | 1 | 10 |
C137 | C1 | SMA | 100,000 | 0.0005 | 12 | 100 | 2 | 100 | 0.2 | 2 |
C200 | C2 | BNC | 100 | 1 | 25 | 20 | 0.009 | 2 | 120 | 20 |
C212 | C1 | BNC | 1,000 | 0.1 | 25 | 40 | 0.18 | 12 | 6.3 | 10 |
C225 | C2 | BNC | 20,000 | 0.01 | 25 | 40 | 2.6 | 130 | 0.4 | 10 |
C226 | C2 | BNC | 50,000 | 0.005 | 25 | 40 | 4 | 200 | 0.3 | 10 |
C237 | C2 | BNC | 100,000 | 0.002 | 25 | 80 | 6.5 | 300 | 0.2 | 5 |
C2371 | C2 | BNC | 100,000 | 0.0001 | 25 | 80 | 7.5 | 350 | 0.2 | 5 |
C238 | C2 | BNC | 200,000 | 0.001 | 25 | 80 | 7 | 340 | 0.2 | 5 |
C312 | C3 | BNC | 1,000 | 0.1 | 55 | 40 | 0.19 | 10 | 15 | 10 |
C325 | C3 | BNC | 20,000 | 0.01 | 55 | 80 | 6.6 | 300 | 0.5 | 5 |
C336 | C3 | BNC | 50,000 | 0.01 | 55 | 80 | 11.8 | 400 | 0.2 | 5 |
C337 | C3 | BNC | 100,000 | 0.002 | 55 | 80 | 22.9 | 800 | 0.1 | 5 |
C437 | C4 | UHF | 100,000 | 0.005 | 90 | 80 | 67 | 2000 | 0.1 | 5 |
C438 | C4 | UHF | 200,000 | 0.002 | 90 | 80 | 97 | 2000 | 0.1 | 5 |
C459 | C4 | UHF | 500,000 | 0.001 | 90 | 200 | 97 | 2000 | 0.1 | 2 |
注 1:由于脈沖電流波形具有復雜的寬頻帶參數特性，為了保證所選擇電流傳感器可完全滿足您的使用場合,選擇型號前請與峰極電磁聯系，峰極電磁會提供專業的配置建議。
注 2:受測量終端(示波器等)輸入電壓范圍的影響，不代表最大輸出電流值測量終端可以直接接入，嚴防傳感器輸出電壓過高導致測量終端受損，必要時請選擇標準衰減器進行信號衰減后再接入測量終端。
注 3:以上電流線圈均輸出阻抗為 50Ω，如果需要 75Ω或其他輸出阻抗，請聯系峰極電磁為您定制。
傳感器標配
原廠校準報告，規格說明書，原廠1m 測試線，便攜式手提箱。
（4）應用案列

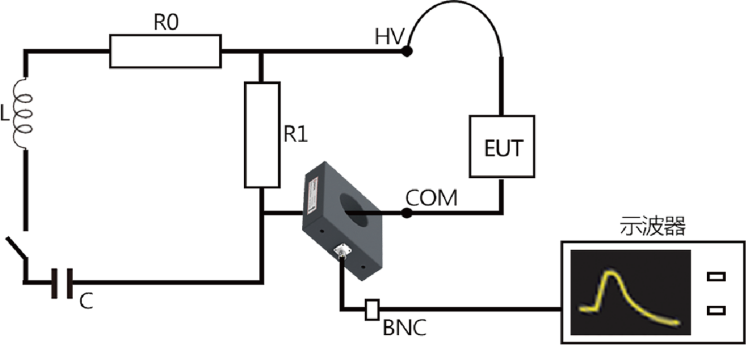

浪涌(沖擊)電流發生器應用
浪涌發生器一般輸出開路電壓波形和短路電流波形，可將電流線圈內置于儀器，在儀器面板使用 BNC 端口輸出，用戶在操作儀器進行試驗時，直接從儀器面板輸出信號連接至示波器即可，無需在測試回路中接入電流線圈，減少操作人員工作量和出錯概率。這需要根據測試的波形和回路中導體尺寸選擇合適的電流線圈規格。

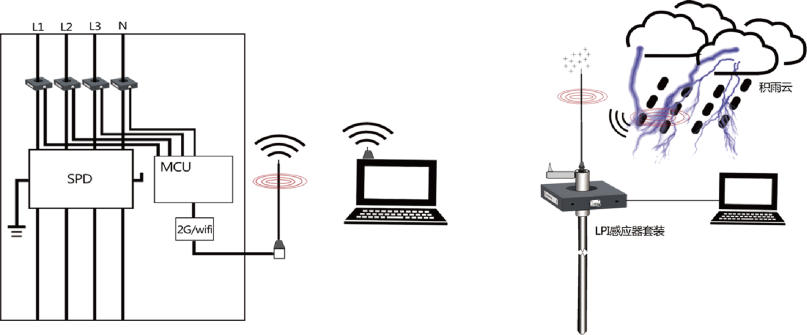

智能防雷箱應用
智能防雷箱是一種新型的雷電防護模塊,可于遠程監控防雷箱工作狀態,內置該傳感器后可當有雷電流(或者感應電流)流過防雷模塊時，可將雷電流大小、數量、甚至雷電流的波形等信息均可記錄下來并發送至遠程端,便于實時監控。防雷箱受內部空間限制,一般需要體積較小,但是測量非常大的電流傳感器,C1型體積小巧,最大電流可測量 100kA 8/20μs 波形，是這類應用的理想選擇。
電磁脈沖其他裝備
對于電磁脈沖、電磁炮、電磁軌道彈射、慣性約束核聚變、大型激光器等驅動電流具有幅值大、持續時間長、上升沿陡、能量強等特點。
雷電預警監測及引雷研究等
當戶外閃電發生時，強大的雷電流會順著尖端導體導入地下，在附近會感應出較強的電磁場變化，為了便于研究，可將電流線圈穿過導體，通過實時監測，分析雷電信號。這種環境下由于引雷器不便拆開，需要有開口式的電流傳感器，并且內部孔需要足夠大以便穿過引流導體，因此設計了可以開口式的大電流傳感器，最大可監測電流 200kA。
